FU 체인 컨베이어의 작동 원리
체인 스크레이퍼 컨베이어가 수평으로 이송할 때 재료는 이동 방향의 스크레이퍼 체인의 압력과 재료의 무게에 영향을 받아 재료 사이의 내부 마찰이 발생합니다. 이 마찰은 재료 층 사이의 안정적인 상태를 보장하고 기계 슬롯에서 재료의 이동으로 인한 외부 마찰을 극복하기에 충분하여 재료가 연속적이고 통합적인 재료 흐름을 형성하고 운반됩니다.
특징
푸 스크레이퍼 컨베이어는 체인 컨베이어라고도 합니다.
- 간단한 구조, 우수한 밀봉, 편리한 설치 및 유지 관리, 유연한 프로세스 레이아웃;

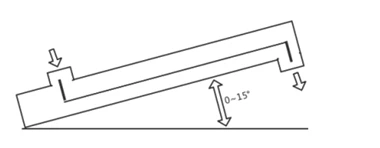

- 수평으로 운반할 수 있을 뿐만 아니라 비스듬히 또는 수직으로 운반할 수도 있습니다.
- 단일 기계 또는 여러 기계를 조합하여 사용할 수 있습니다.
- 더 많은 재료를 추가하고 더 많은 재료를 배출할 수 있습니다.
- 쉘이 닫혀 있기 때문에 작업자의 작업 환경을 크게 개선하고 환경 오염을 방지할 수 있습니다.
체인 유형
기술적인 매개변수
|
모델 |
슬롯 폭(mm) |
이상적인 입도(mm) |
최대 입도(mm) 10% |
기본 이송능력(m3/h) |
재료 습도(이론) |
|||||
|
체인 속도 |
||||||||||
|
10 |
13.5 |
15 |
16 |
20 |
25 |
5% 이하 판매 후 손이 뭉쳐서 흩어질 정도까지는 그래도 헐거울 수 있습니다. |
||||
|
FU150 |
150 |
<4 |
<8 |
6-7 |
|
9 |
|
12 |
15 |
|
|
FU200 |
200 |
<5 |
<10 |
12 |
|
18 |
|
22 |
27 |
|
|
FU270 |
270 |
<7 |
<15 |
16 |
20 |
25 |
30 |
35 |
45 |
|
|
FU350 |
350 |
<9 |
<18 |
|
40 |
55 |
70 |
90 |
130 |
|
|
FU410 |
410 |
<11 |
<21 |
|
50 |
80 |
|
120 |
175 |
|
|
FU500 |
500 |
<13 |
<25 |
|
100 |
140 |
|
160 |
240 |
|
|
FU600 |
600 |
<<15 |
<<30 |
|
150 |
190 |
|
230 |
310 |
|
|
FU700 |
700 |
<<18 |
<<32 |
|
200 |
250 |
|
310 |
400 |
|
메모:
1. 체인은 링 체인, 플레이트 체인, 다이 단조 체인 등을 사용자 정의할 수 있습니다.
2. 유형은 단일-체인 스크레이퍼, 이중-체인 스크레이퍼, 다중-체인 스크레이퍼 등입니다.
구조
(1) 전송 시스템
변속기 시스템은 모터, 감속기 및 FU 체인 컨베이어의 동력 부분인 커플링으로 구성됩니다. 송전시스템의 배치는 기본적으로 수직형과 수평형의 2가지 형태가 있으며 현장위치에 따라 조정도 가능하다. 설치를 용이하게 하기 위해 모터와 감속기를 설치하기 위한 섀시가 변속기 장치 아래에 설계되었습니다.
(2) 코 프레임
노즈 프레임의 주요 기능은 헤드 휠 어셈블리를 지지하는 것입니다.
(3) 헤드휠 조립
헤드 휠 어셈블리는 변속기 샤프트, 스프로킷 및 베어링 부품으로 구성됩니다. 스프로킷은 구동축과 키로 연결되어 감속기에서 출력된 동력이 구동축과 스프로킷을 거쳐 스크레이퍼 체인에 전달되어 스크레이퍼 체인이 무한 폐쇄 원운동을 할 수 있게 된다.

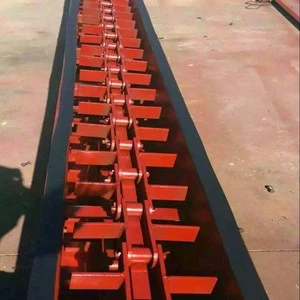

(4) 스크레이퍼 체인
스크레이퍼 체인은 체인, 연결 링 및 스크레이퍼로 구성됩니다. 스크레이퍼는 연결링을 통해 체인에 연결 고정되며, 스크레이퍼를 밀거나 당기는 동작에 의해 재료가 이송됩니다.
(5) 중간 슬롯
중간 홈은 FU 체인 컨베이어의 본체로 자재를 지지하고 스크레이퍼 체인을 안내하는 기능을 가지고 있습니다.
(6) 심압대
심압대는 주로 테일 휠 어셈블리와 장력 장치를 지지합니다.
(7) 테일 휠 조립
테일 휠 어셈블리는 샤프트, 스프로킷 및 베어링으로 구성됩니다.
(8) 긴장 장치
인장 장치의 주요 기능은 나사 막대를 통해 테일 스프로킷의 베어링 시트를 당겨서 테일 스프로킷이 뒤로 이동하여 스크레이퍼 체인에 장력을 가하는 것입니다.
프로세스 레이아웃
|
|
|
|
|
|
FU 체인 컨베이어는 어떤 산업이나 재료에 적합합니까?
석탄분말, 분쇄석탄, 그을음, 카본블랙, 중탄산암모늄, 황철석분말, 염화암모늄, 구리정광분말, 알루미나분말, 석고분말, 석회석분말, 소다분말, 요소, 활성탄, 산화나트륨, 규소 칼슘산, 석면분말, 합성수지, 고무분말, 탄화칼슘, 도기10, 합성비료, 농약분말, 황산칼슘, 티아민, 소다회, 가루약, 밀, 대두, 쌀, 설탕, 전분, 쇄탄, 나무조각, 톱밥, 폴리비닐알코올 합성세제, 비산회 인산비료 등
FU 체인 컨베이어가 운반에 적합하지 않은 재료:
고온, 독성, 가연성 및 폭발성, 고마모성, 고부식성, 고접착성, 고현탁성, 고유동성, 단단하고 부서지기 쉬운 재료.
운영 및 유지보수
(1) 각 시동 후 일정 시간 동안 부하 없이 작동해야 하며 장비가 정상적으로 작동한 후에 재료를 추가할 수 있습니다. 급이량은 균일하게 유지되어야 하며 급격한 증가나 과부하 운전이 있어서는 안 된다.
(2) 특별한 사정이 없는 한, 적재한 상태로 정지하지 마십시오. 일반적으로 공급이 정지된 후 기본적으로 대기탱크에 있는 자재가 하역되면 정지되어야 합니다. 부하가 가득 차서 비상 정지 후 시동이 발생하는 경우-여러 번 조깅하거나 탱크 내의 재료를 적당량 제거해야 합니다. 이는 특히 MC, MZ형의 경우 중요하며 벤딩부의 하부 관찰 커버를 열어 방전을 수행할 수 있습니다.
(3) 여러 개의 컨베이어가 하나의 조립 라인으로 결합된 경우 하나를 먼저 시작한 다음 하나씩 시작해야 하며 정지 순서는 시작 순서와 반대여야 합니다. 전기적 인터록 제어도 가능합니다.
(4) 작업자는 항상 기계의 모든 부품을 점검해야 하며, 특히 스크레이퍼 체인과 구동 장치의 상태가 양호해야 합니다. 중간 가이드 레일이 심하게 마모되었습니다. 등) 제때에 수리하거나 교체해야 합니다.
(5) 운전 중에는 철제 부품, 크고 단단한 물체, 잡화 등이 컨베이어에 섞이는 것을 엄격히 방지하여 장비 손상이나 기타 사고를 방지해야 합니다.
(6) 모든 베어링과 구동 부품에 윤활유가 잘 공급되도록 주의하십시오. 매설스크레이퍼 컨베이어 각부 윤활에 대해서는 아래 표를 참조하시기 바랍니다. 그러나 스크레이퍼 체인, 지지 레일, 헤드 휠, 가이드 휠 및 기타 구성 요소에는 윤활유를 코팅해서는 안 됩니다.
(7) 정상적인 상황에서 매설된 스크레이퍼 컨베이어는 분기에 한 번, 반년에 한 번, 2년에 한 번씩 수리해야 합니다. 정밀검사 중에는 매설된 스크레이퍼 컨베이어의 모든 부품을 제거하고 청소해야 하며 마모된 부품은 교체해야 합니다. 모터 및 감속기는 해당 제품의 기술 요구 사항에 따라 유지 관리 및 수리됩니다.
우리의 보증 및 서비스
사전{0}}판매 서비스:
- 고객에게 적절한 장비 모델을 선택하도록 안내하십시오.
- 엔지니어링 및 기술 인력을 적시에 생산 현장에 보내 고객을 위한 현장을 계획하고 합리적인 프로세스와 솔루션을 설계합니다.
- 우리는 투자자의 다양한 요구를 충족시키기 위해 고객의 특별한 요구에 따라 제품을 설계하고 제조할 수 있습니다.
판매 서비스:
- 공장을 떠나기 전 엄격한 제품 검사
- 계약에 따라 배송
애프터-판매 서비스:
- 당사에서 판매하는 장비의 주요 보증 기간은 1년입니다(인적 요인, 연료 요인 또는 불가항력적인 자연 현상으로 인한 고장 또는 손상 제외, 연료 분사 장치, 펌프 헤드, 감광성 눈 등 취약한 부품은 보증 범위에 포함되지 않음).
- 장비 고장이 인적 요인으로 인해 발생한 경우 공장 가격에 따라 비용이 청구됩니다.
- 보증 통지를 받은 후 2시간. 24시간 이내에 기술 안내에 회신하여 문제를 해결하세요.
Odifei 회사 소개
Zhengzhou Odifei Machinery Equipment Co., Ltd.는 17년 동안 장비 운반에 주력해 왔습니다. 주요 사업은 나선형 진동 수직 엘리베이터, 슬레이트 피더, 체인 플레이트 컨베이어, 슬레이트 컨베이어, 스크레이퍼 컨베이어, 대형 앵글 벨트 컨베이어, 스크류 컨베이어 컨베이어, 체인 버킷 컨베이어, TD 벨트 버킷 엘리베이터, TH 링 체인 버킷 엘리베이터, NE 버킷 엘리베이터, FU 체인 컨베이어, TD75 벨트 컨베이어(또는 벨트 컨베이어), 모바일 컨베이어, 큰 경사각 리브가 있는 벨트 컨베이어입니다. 스크류 컨베이어, 샤프트리스 스크류 컨베이어; 경, 중, 중 사슬 플레이트 컨베이어; 체인 버킷 컨베이어 기계, SCD 여물통 클링커 컨베이어; 수평 이중 샤프트 믹서; 경량, 중형 및 중량형 플레이트 피더; GZG 모터 진동 피더; 트롬멜 스크린, 무축 트롬멜 스크린;
2010년에 당사의 R&D 팀은 자원 재활용 산업에 진출하여 생활 폐기물 처리용 스케일 컨베이어, 생활 폐기물 스크리닝 및 분류 무축 트롬멜 스크린, 건설 폐기물 슬레이트 공급 장치, 전기로 스케일리 스크랩 컨베이어를 연속적으로 개발했습니다. 이는 객관적인 사회 및 환경적 이익을 창출할 뿐만 아니라 자원 재활용 산업 체인에서 없어서는 안될 부분입니다.
Zhengzhou Odifei Machinery Equipment Co., Ltd.는 우수성 정신으로 지속적으로 기술 혁신을 수행해 왔으며 여러 가지 실용적인 신제품을 개발했습니다. 제품은 디자인이 우수하고 생산이 우수하며 성능이 신뢰할 수 있고 국제 선진 수준을 가지며 국내외에서 잘 팔리고 업계 리더가 되는 것을 목표로 합니다!
FAQ
Q: 버킷 엘리베이터는 일부 구성 요소로 구성됩니다.
A: 호퍼: 테이프(또는 견인 체인)에 고정되며 세 가지 종류가 있습니다.
느슨한 재료에 적합한 깊은 버킷 -;
점도가 높은 얕은 버킷 - 재료;
삼각형 버킷 - 무겁고 울퉁불퉁한 재료
쉘:-변속기와 스토퍼가 내장되어 있습니다.
본체 : 얇은 강판을 사각 쉘에 용접하여 설치가 어긋납니다.
하단: 장력 조절 장치를 설치합니다.
Q: 버킷 엘리베이터에는 여러 유형이 있습니다.
A: 1. 레이아웃 형태에 따라 수직형과 경사형으로 나눌 수 있습니다.
2. 다양한 배출 방법에 따라 원심 분리, 중력 및 하이브리드로 나눌 수 있습니다.
3. 다양한 충전 방법에 따라 굴착 유형과 주입 유형으로 나눌 수 있습니다.
4. 호퍼의 구조에 따라 얕은 버킷, 깊은 버킷 및 삼각형 버킷으로 나눌 수 있습니다.
5. 다양한 견인 구성 요소에 따라 테이프와 강철 체인으로 나눌 수 있습니다.
Q: 버킷 엘리베이터의 작동 원리는 무엇입니까
A: 버킷 엘리베이터의 운반 작동 원리는 다음과 같습니다. 호퍼가 아래 저장소에서 자재를 퍼 올리고 컨베이어 벨트 또는 체인을 사용하여 상단으로 들어 올리고 상단 휠을 우회한 후 아래로 내려가고 버킷 엘리베이터가 자재를 슬롯에 있는 수용된 위치로 버립니다. 벨트 구동 버킷 엘리베이터의 구동 벨트는 일반적으로 하단 또는 상단 구동 드럼과 상단 및 하단 방향 전환 드럼에 설치되는 고무 벨트를 채택합니다. 체인- 구동 버킷 엘리베이터에는 일반적으로 상단 또는 하단에 한 쌍의 전송 스프로킷이 있고 하단 또는 상단에 한 쌍의 방향 전환 스프로킷이 있는 두 개의 평행 전송 체인이 장착되어 있습니다. 버킷 엘리베이터에는 일반적으로 먼지가 버킷 엘리베이터 내부로 날아가는 것을 방지하기 위해 케이싱이 장착되어 있습니다.
Q: 버킷 엘리베이터의 장점과 단점은 무엇입니까?
답: 장점:
1. 구조가 간단하고, 측면 크기가 작으며, 바닥 공간이 작습니다.
2. 리프팅 높이가 크고 운반 능력이 좋으며 본체가 완전히 밀폐되어 환경 오염이 적습니다.
3. 낮은 전력 소비.
결점:
1. 과적시 차단이 용이하며, 호퍼의 마모가 용이하다.
2. 곡물, 석탄, 모래 등과 같은 분말, 입상 및 중소{1}}대형 화물 운반에만 적합합니다.
3. 수평방향으로는 물품을 운반할 수 없습니다.
Q: 당신은 공장입니까, 아니면 무역 회사입니까? 건물을 지을 때FU 체인 컨베이어, 버킷 엘리베이터는 어떤 다른 재료에 적합합니까?
A: 우리는 수직 진동 호이스트, 수직 진동 엘리베이터, 버킷 엘리베이터, 벨트 컨베이어, 스케일 컨베이어, 스크류 컨베이어 등의 제조를 전문으로 하는 2007년에 설립된 공장입니다. 버킷 엘리베이터는 화학 산업, 세라믹 산업, 식품 산업, 야금 산업 등에 사용될 수 있습니다.
Q: 예비 부품은 어떻습니까?
A: 우리는 항상 예비 부품을 원가로 제공하고 기계를 구입할 때 예비 부품 목록을 제공합니다.
Q: 테스트해 보시겠어요?FU 체인 컨베이어배송 전?
A: 그렇습니다, 우리는 납품의 앞에 각 기계 및 생산 라인을 시험하고 당신에게 작업 영상을 보낼 것입니다. 배송 전에 저희에게 확인하실 수도 있습니다.
조달 프로세스
FU 체인 컨베이어는 운반되는 재료에 대해 다음과 같은 요구 사항을 갖습니다.
1. 재료 부피 밀도: r=0.2-1.8t/m³
2. 온도: 재료 온도 t<100도
3. 수분 함량 : 일반 재료의 경우 재료가 공 모양으로 반죽되어서는 안되며 쉽게 풀리지 않아야합니다. 수분 함량이 증가한 후 접착성 및 압축성을 높이는 재료의 경우 재료가 스크래퍼에 심하게 부착되어서는 안됩니다.
4. 입자 크기: 재료의 입자 크기는 경도와 관련이 있습니다. 입자 크기가 너무 크면 운반이 어렵습니다.
유형
사용 조건, 사용 공간 및 석탄층 두께가 다르기 때문에 운반 용량 및 부설 길이에 대한 요구 사항도 다릅니다. 따라서 국내외에서 생산 및 사용되는 다양한 유형의 FU 체인 컨베이어가 있습니다.
구매 공지
1. 재료명, 비중, 입자크기 등을 기재해주세요.
2. 점도, 온도, 부식성 등과 같은 다른 특성이 있습니까?
3. 길이 운반, 수평 운반 또는 경사 운반?
4. 운반 용량 / 시간
FU 체인 컨베이어에 관심이 있으시면 24시간 이내에 언제든지 문의해 주세요!
