내열 체인 에이프런 컨베이어



내열 체인 에이프런 컨베이어는 광업, 야금 및 시멘트 산업에서 널리 사용되는 일종의 플레이트 컨베이어입니다. 원료 가공이나 연속 생산 과정에서 없어서는 안될 장비입니다. 이 컨베이어 시리즈는 간단한 구조, 안정적인 작동, 긴 서비스 수명, 간단한 설치 및 유지 관리 등의 특성을 가지고 있습니다. 재료 입자 크기, 블록 모양 및 작업 환경에 대한 특별한 요구 사항이 있습니다. 단일 재료(조각)의 무게는 70-120kg에 달할 수 있습니다. 길이는 40-80미터에 달할 수 있으며 운반 시 25도 경사를 허용합니다. 플랩 컨베이어는 다양한 벌크 또는 느슨한 자재를 저장 상자에서 파쇄기, 컨베이어 또는 기타 작업 기계로 수평 또는 경사 방향으로 운반하는 데 사용할 수 있습니다. 라이트와 미디엄이 있습니다. 이 컨베이어 시리즈는 블록 및 분말 재료 운반에 적합합니다. 시멘트공장의 자재설비를 대체하는 제품입니다. 벌크 자재 운반에 자주 사용되며 날카롭고 뜨거운 자재 운반에도 적합합니다.







1. 스케일 컨베이어의 트랙션 체인에 다양한 구조용 액세서리를 설치하여 다양한 재료의 다양한 운반 요구 사항을 충족하고 다양한 연속 공정의 실현을 촉진할 수 있습니다. 무버를 사용하면 컨베이어 라인을 유연하게 배열할 수 있으며 이는 다른 유형의 컨베이어와 비교할 수 없습니다.

2. 이 장비는 플레이트 체인을 견인 요소로 사용하여 고강도, 고효율 및 안정적인 작동을 제공할 뿐만 아니라 장거리-운송 장비로도 사용할 수 있습니다.

3. 장비는 더 높은 온도(600도 -700도)로 자재를 운송할 수 있으며 운송 과정에서 냉각, 청소 및 기타 기술 프로세스를 동시에 완료할 수 있습니다. 날카로운 광석 및 유해 화학물질과 같은 가혹한 작업 조건에 적응할 수 있습니다.

4. 이 장비는 -점성이 없는 벌크 재료, 입상 및 블록 재료, 특히 날카로운 모서리와 모서리가 있는 블록 재료의 운반에 적합하며 적응성이 뛰어납니다.

5. 장비는 미끄럼 마찰 대신 구름 마찰을 사용하며 주행 저항이 낮아 기계의 수명이 크게 연장됩니다.





컨베이어 유형	폭mm	이송 속도 m/s	측면 패널 높이 mm	컨베이어 체인 피치 mm	납품량 m³/h
경량 슬레이트 컨베이어	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
중형-크기 슬랫 컨베이어	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750

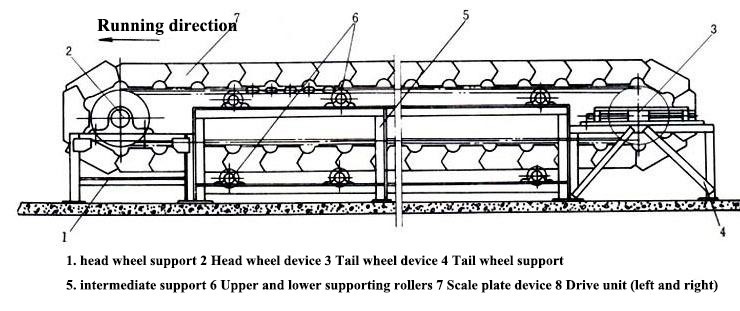

내열 체인 에이프런 컨베이어는 헤드 휠 장치, 스케일 플레이트 체인 장치, 테일 휠 인장 장치, 가이드 재료 보호 장치, 프레임 및 구동 장치로 구성됩니다.

1. 구동 장치:에이프런 팬 컨베이어의 속도는 일반적으로 0.5m/s 이하이므로 에이프런 팬 컨베이어의 구동 장치는 대부분 모터, 감속기 등의 전달 구조를 채택하므로 크로스 슬라이더 커플링을 통해 헤드 휠 샤프트와 직접 연결할 수 있어 헤드 휠 장치의 구조가 단순화되고 제작, 설치 및 조정이 용이하고 비용이 저렴합니다. 단일 속도의 단일 구동 장치입니다.

2. 테일 휠 장력 조절 장치:이 장치는 테일 휠 샤프트, 두 개의 테일 스프로킷, 한 쌍의 인장 나사 및 기타 액세서리로 구성된 나사 인장 장치를 채택합니다. 인장 스프로킷(허브 포함)은 이중 롤링 베어링을 통해 스프로킷 샤프트에 지지되어 트랙션 체인이 스프로킷을 우회할 때 저항 계수를 줄일 수 있습니다. 동시에 다중 트랙션 체인 피치의 누적 오차가 동일하지 않아 체인이 동기화되지 않는 경우 스프로킷 톱니와 트랙션 체인 조인트의 위치를 ​​자동으로 조정하여 스프로킷 톱니와 트랙션 체인의 올바른 맞물림을 보장함으로써 다중 트랙션 재료의 장력이 고르지 않거나 고르지 않은 것을 방지하여 트랙션 체인의 전반적인 성능을 향상시킬 수 있습니다.

3. 스케일 플레이트 체인 장치:BL 내열 체인 에이프런 컨베이어에 사용되는 체인은 축단에 롤러가 설치된 피스 체인 및 스탬핑 체인입니다. 롤러는 외부 체인 플레이트 외부에 설치됩니다. 롤러는 베이스 플레이트의 하중만 지지합니다. 구조적 크기가 상대적으로 작기 때문에 저항 계수가 작아 구동 장치와 견인 하중이 감소합니다. 담금질 및 템퍼링 열처리 후 체인은 지지력이 크고 인장 강도가 강합니다. 체인 플레이트 조인트 슬리브는 높은 내마모성을 지닌 합금강, 침탄 처리, 담금질 및 연마로 만들어졌습니다. 스케일 플레이트 호퍼: 스케일 플레이트 호퍼는 내열 체인 에이프런 컨베이어의 베어링 구성 요소입니다. 두꺼운 철판을 다이로 찍어서 성형한 것입니다. 모양과 크기의 정확도가 높고 누적 오류가 작습니다. 스케일 플레이트가 흘러내리지 않습니다.

4. 랙:랙은 표준화된 생산을 채택하여 생산 공정을 표준화할 뿐만 아니라 수동 오류로 인한 오류를 방지하고 우수한 제품 속도를 향상하며 비용을 절감하고 경제적 이익을 향상시킵니다.





석탄분말, 분쇄석탄, 그을음, 카본블랙, 중탄산암모늄, 황철석분말, 염화암모늄, 구리정광분말, 알루미나분말, 석고분말, 석회석분말, 소다분말, 요소, 활성탄, 산화나트륨, 규소 칼슘산, 석면분말, 합성수지, 고무분말, 탄화칼슘, 도기10, 합성비료, 농약분말, 황산칼슘, 티아민, 소다회, 가루약, 밀, 대두, 쌀, 설탕, 전분, 쇄탄, 나무조각, 톱밥, 폴리비닐알코올 합성세제, 비산회 인산비료 등





고온, 독성, 가연성 및 폭발성, 고마모성, 고부식성, 고접착성, 고현탁성, 고유동성, 단단하고 부서지기 쉬운 재료.







1. 슬랫 컨베이어는 자체 생산 조건을 고려합니다. 다양한 산업 분야에서 슬랫 컨베이어를 적용하는 방법은 다릅니다. 자동차, 가전제품 등 대규모 전자 기계 산업의 경우 견고한-내열 체인 에이프런 컨베이어를 선택해야 하며, 식품 및 전자 산업과 같은 산업의 경우 경량 체인 컨베이어를 선택해야 합니다.

2. 슬랫 컨베이어는 운반 재료 요구 사항을 결정합니다. 내열 체인 에이프런 컨베이어의 체인 플레이트는 폴리프로필렌, 폴리에틸렌, 아세탈, 나일론, 스테인레스 스틸 등으로 만들어집니다. 내열 체인 에이프런 컨베이어의 프레임은 스테인리스 스틸, 고강도{3}}알루미늄 합금, 탄소강 판 벤딩, 탄소강 채널 등으로 구성되어 있으며, 운송하는 자재의 특성에 맞는 적절한 시트 재료를 선택하십시오.

3. 슬랫 컨베이어는 운반 방향을 결정합니다. 다양한 이송 방향에 따라 내열 체인 에이프런 컨베이어는 선형 인판 컨베이어 라인, 클라이밍 인판 컨베이어, 터닝 체인 플레이트 컨베이어, 수직 인판 컨베이어, 곡선형 인판 컨베이어, 축적형 인판 컨베이어 등으로 구분됩니다.. . 현장의 공간 특성에 따라 이송 방향을 선택합니다.

4. 슬랫 컨베이어의 기본 매개변수를 결정합니다. 컨베이어의 폭, 높이, 간격, 길이, 운반 속도 및 운반 능력은 생산자의 요구에 따라 설정할 수 있습니다.



에이프런 컨베이어의 유형:

무거운 앞치마 컨베이어:공급 입자 크기가 1000mm 이하인 블록 재료의 단거리 운송에 적합합니다.

중간 앞치마 컨베이어:입자 크기가 400mm 미만인 블록 재료의 단거리 이송, 밀도가 2400kg/m3 미만인 재료, 블록 중량이 500kg 미만, 온도가 400도 미만인 재료의 단거리 이송에 적합합니다.

가벼운 앞치마 컨베이어:입자 크기가 160mm 미만인 블록 재료의 단거리 이송, 밀도가 1200kg/m3 미만인 재료, 블록 중량이 140kg 미만, 온도가 350도 미만인 재료의 단거리 이송에 적합합니다.









(1) 스케일 컨베이어의 일반적인 폭: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; 그중 b=800mm, 1000mm 및 1500mm가 널리 사용됩니다.

(2) 운송되는 단일 물체의 무게: 일반적으로 75kg, * 최대 120-150kg;

(3) 컨베이어 길이: 일반적으로 60-120m, * 최대 200m;

(4) 컨베이어 익스프레스 시리즈: v=0.8, 0.96, 1.2, 1.5, 1.8, 2.4, 3.0m/min;

(5) 컨베이어 리프팅 높이: h=2.2-4.5m, * 최대 10m;

(6) 다양한 재료의 경우 컨베이어의 허용 경사각은 25도입니다.

(7) 컨베이어가 작업장 바닥이나 열린 땅에 설치되는 경우 리턴 측 스케일 플레이트의 코드 상단에서지면까지의 여유 높이는 200mm 이상이어야 합니다. 피트에 설치할 때 여유 높이는 300mm 이상이어야 합니다. 특정 상황 및 특정 외부 조건에 의해 제한되는 경우 여유 높이는 필요에 따라 결정될 수 있습니다.









1. 내열 체인 에이프런 컨베이어 설치 시, 먼저 중간 지지대의 상부 지지판을 제거한 후 가이드 레일 누름판과 볼트 조립체로 상부 가이드 레일을 누르고 필요에 따라 가이드 레일을 조정한 다음 지지판을 지지대와 용접하십시오.
2. 전체 기계를 설치하고 정렬한 후 필요에 따라 하부 가이드 레일과 중간 지지대를 현장에서 용접해야 합니다.
3. 전체 기계가 설치된 후 중심선의 직진도는 2mm(0-10m), 3mm(10-30m) 및 4mm(30-50m) 미만이어야 합니다. 왼쪽 및 오른쪽 가이드 레일의 높이는 2mm 미만이어야 합니다.
4. 견인체인 설치시 호퍼는 체인 설치 후 설치하여야 하며 호퍼의 방향을 주의하여 설치하여야 한다.
내열 체인 에이프런 컨베이어 작동 지침





1. 시운전 전에 모든 패스너가 견고한지, 체인 플레이트 사이의 조정 장치가 유연하고 신뢰할 수 있는지 주의 깊게 확인하십시오.

2. 모터가 자유롭게 회전할 수 있도록 몇 주 동안 수동으로 회전시킵니다.

3. 내열체인 에이프런 컨베이어 시동시 각 롤러의 회전이 가능한지 확인하여 진동이 허용범위 이내이고 이상음이 없을 경우에만 작동됩니다.

4. 30분 동안 무부하 작동 후{1}}각 베어링의 온도는 60도를 초과해서는 안 됩니다. 양쪽의 체인 런닝 헤드는 상대적으로 균형 잡힌 장력을 가지고 있습니다.





윤활 지점 위치	윤활유 명칭	윤활주기
헤드 및 테일 샤프트 베어링	ZG-3 칼슘 베이스 그리스	한 달에 한 번
스크류 텐셔너 가이드 레일	나사 ZG-3 칼슘 베이스 그리스	한 달에 한 번
슬리브 롤러 체인	ZG-3 칼슘 베이스 그리스	10일에 한 번씩
모터	제조업체의 지침에 따른 관리
드래그 체인 롤러	ZG-3 칼슘 베이스 그리스	15일에 한 번씩





가능한 실패	주요 이유	제거 방법
모터 부하가 너무 큼	큰 블록이 붙어 있고 커플링이 동심이 아닙니다.	투입량 감소, 큰 조각 정리, 동축도 조정
컨베이어 체인 편차	머리와 꼬리 스프라켓이 평행하지 않음	꼬리 장치의 나사를 조정하십시오
기어의 메시 실패	피니언 마모	구동 기어를 교체하세요
베어링 온도가 너무 높음	윤활유 부족, 오일 오염, 조정 불량, 베어링 견고성 등	1. 베어링에 연료를 공급하고 청소하십시오. 2. 조정 또는 수리





사전 판매 서비스:-

• 고객에게 적절한 장비 모델을 선택하도록 안내하십시오.
• 엔지니어링 및 기술 인력을 적시에 생산 현장에 보내 고객을 위한 현장을 계획하고 합리적인 프로세스와 솔루션을 설계합니다.
• 우리는 투자자의 다양한 요구를 충족시키기 위해 고객의 특별한 요구에 따라 제품을 설계하고 제조할 수 있습니다.



판매 서비스:

• 공장을 떠나기 전 엄격한 제품 검사
• 계약에 따라 배송



애프터-판매 서비스:

• 당사에서 판매하는 장비의 주요 보증 기간은 1년입니다(인적 요인, 연료 요인 또는 불가항력적인 자연 현상으로 인한 고장 또는 손상 제외, 연료 분사 장치, 펌프 헤드, 감광성 눈 등 취약한 부품은 보증 범위에 포함되지 않음).
• 장비 고장이 인적 요인으로 인해 발생한 경우 공장 가격에 따라 비용이 청구됩니다.
• 보증 통지를 받은 후 2시간. 24시간 이내에 기술 안내에 회신하여 문제를 해결하세요.







Zhengzhou Odifei Machinery Equipment Co., Ltd.는 17년 동안 장비 운반에 주력해 왔습니다. 주요 사업은 나선형 진동 수직 엘리베이터, 슬레이트 피더, 체인 플레이트 컨베이어, 슬랫 컨베이어, 내열 체인 에이프런 컨베이어, 대형 각도 내열 체인 에이프런 컨베이어, 스크류 컨베이어 컨베이어, 체인 버킷 컨베이어, TD 벨트 버킷 엘리베이터, TH 링 체인 버킷 엘리베이터, NE 버킷 엘리베이터, NSE 버킷 엘리베이터 및 기타 전체 범위의 버킷 엘리베이터입니다. TD75 내열 체인 에이프런 컨베이어(또는 내열 체인 에이프런 컨베이어), 이동식 컨베이어, 경사각이 큰 리브가 있는 내열 체인 에이프런 컨베이어; 스크류 컨베이어, 샤프트리스 스크류 컨베이어; 경, 중, 중 사슬 플레이트 컨베이어; 체인 버킷 컨베이어 기계, SCD 여물통 클링커 컨베이어; 수평 이중 샤프트 믹서; 경량, 중형 및 중량형 플레이트 피더; GZG 모터 진동 피더; 트롬멜 스크린, 샤프트리스 트롬멜 스크린;

2010년에 우리 회사의 R&D 팀은 자원 재활용 산업에 진출하여 생활 폐기물 처리용 스케일 컨베이어, 생활 폐기물 스크리닝 및 분류 샤프트리스 트롬멜 스크린, 건설 폐기물 슬랫 피더, 전기로 스케일 스크랩 컨베이어를 연속적으로 개발했습니다. 이는 객관적인 사회 및 환경적 이익을 창출할 뿐만 아니라 자원 재활용 산업 체인에서 없어서는 안 될 부분입니다.

Zhengzhou Odifei Machinery Equipment Co., Ltd.는 우수성 정신으로 지속적으로 기술 혁신을 수행해 왔으며 여러 가지 실용적인 신제품을 개발했습니다. 제품은 디자인이 우수하고 생산이 우수하며 성능이 신뢰할 수 있고 국제 선진 수준을 가지며 국내외에서 잘 팔리고 업계 리더가 되는 것을 목표로 합니다!





Q: 당신은 공장입니까, 아니면 무역 회사입니까?

A: 우리는 2007년에 설립된 공장으로 나선형 진동 수직 엘리베이터, 슬레이트 피더, 체인 플레이트 컨베이어, 슬랫 컨베이어, 내열 체인 에이프런 컨베이어, 대형 각도 내열 체인 에이프런 컨베이어, 스크류 컨베이어 컨베이어, 체인 버킷 컨베이어, TD 벨트 버킷 엘리베이터 등의 제조를 전문으로 합니다.



Q: 예비 부품은 어떻습니까?

A: 우리는 항상 예비 부품을 원가로 제공하고 기계를 구입할 때 예비 부품 목록을 제공합니다.



Q : 배송 전에 기계를 테스트 하시겠습니까?

A: 그렇습니다, 우리는 납품의 앞에 각 기계 및 생산 라인을 시험하고 당신에게 작업 영상을 보낼 것입니다. 배송 전에 저희에게 확인하실 수도 있습니다.



Q: 이 내열 체인 에이프런 컨베이어는 고온에 견딜 수 있습니까?

A: 네, 1000도 이하의 고온 물질도 운송 가능합니다. 소재특성, 운반량, 운반길이 등에 대해 고객사에 문의해 주시기 바랍니다. 감사합니다.

Q: 내열 체인 에이프런 컨베이어를 철강 주조 공장에서 사용할 수 있습니까?

A : 예, 내열 체인 에이프런 컨베이어는 철강, 광업, 건축 자재, 야금, 석탄, 화학 산업 등과 같은 산업에서 날카롭고 뜨겁고 부피가 크며 부식성 물질을 운반하는 데 이상적인 장비입니다.











1. 재료명, 비중, 입자크기 등을 기재해주세요.

2. 점도, 온도, 부식성 등과 같은 다른 특성이 있습니까?

3. 길이 운반, 수평 운반 또는 경사 운반?

4. 운반 용량 / 시간



내열 체인 에이프런 컨베이어에 관심이 있으시면 24시간 이내에 언제든지 문의해 주세요!
