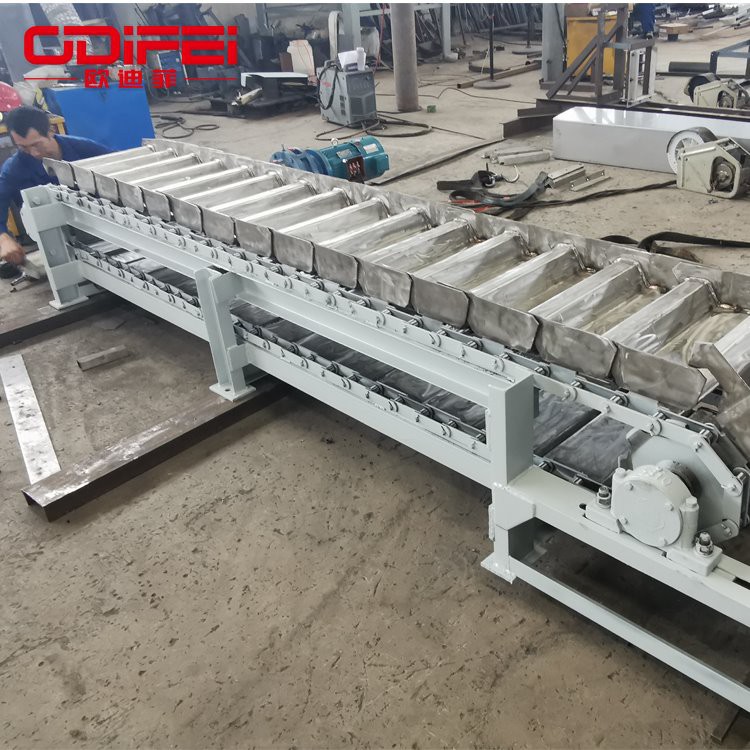

에이프런 컨베이어 거부

Declined Apron Conveyor는 금속 체인 플레이트를 베어링 표면으로 사용하는 견고하고 견고한 연속 운반 장비입니다.{0}}

문의 보내기

제품 소개

에이프런 컨베이어 작동 원리 거부

변속기의 모터는 주 구동축을 구동하여 감속기와 커플 링을 통해 회전합니다. 에이프런 컨베이어의 작동은 매우 직관적이며 연속적으로 움직이는 견고한 "강철 트랙"과 유사합니다.
금속판은 체인에 단단히 부착되어 이동식 하중을 지지하는 플랫폼을 형성합니다-. 이 플랫폼은 튼튼한 트랙을 따라 부드럽게 미끄러지면서 자재를 목적지까지 꾸준히 운반합니다.

특징

1. 아치 브레이킹, 피딩, 게이트가 통합되어 있습니다.

2. 급식은 지속적이고 균일하며 시간을 정하고 정량화할 수 있으며 무단계로 조정할 수 있습니다.

3. 구조가 간단하고 설치가 편리하며 작동이 안정적입니다.

4. 밀봉이 양호하고 국부적인 먼지 제거나 안티-바이러스가 없습니다.

5. 경량, 저전력 소모 및 저소음.

기술적인 매개변수

모델	용량 t/h	재료 크기 mm	이송 속도 m/s	운반 길이 m
BL400	20	130	0.8-3	>10-20
BL500	25	150	0.8-3	>10-30
BL650	35	200	0.8-3	>10-40
BL800	55	280	0.8-3	>10-50

구조

apron conveyor working principle

앞치마 컨베이어의 구동 장치:구동 구성 요소는 종종 스프로킷, 소켓이 있는 드럼 휠, 특수 클로 휠 및 특수 클로 모양의 체인 크롤러 장치를 채택합니다. 인장 장치의 기능은 견인 구성 요소의 초기 장력을 얻는 것입니다. 에이프런 컨베이어에서 초기 장력은 견인 구성요소가 구동 스프로킷에서 올바르게 감겨질 수 있도록 충분히 구동 스프로킷의 권선 분기에 있는 견인 구성요소의 장력을 만들어야 합니다.

앞치마 컨베이어 베이스: 일반적으로 앵글강 또는 채널강으로 용접되며 머리 부분과 끝 부분은 구동 장치와 인장 장치를 설치하기 위해 별도의 프레임으로 만들어집니다. 가운데 직선-구간은 일반적으로 보행부분을 지지하기 위해 4~6m의 금속구조구간으로 제작됩니다.

에이프런 컨베이어의 베이스 플레이트 베어링 멤버:앵글강이나 특수구조의 부품에 고정하고, 후자는 견인부재로 고정한다. 베이스 플레이트의 구조적 형태는 운송되는 물품의 물리적 특성, 운반 능력 및 베이스 플레이트 위의 물품 배치 형태에 따라 달라지며, 가장자리가 없는 웨이브 유형, 가장자리가 있는 웨이브 유형, 가장자리가 있는 깊은 유형이 포함됩니다.

앞치마 컨베이어의 플레이크 체인:널리 사용되는 일종의 체인입니다. 내부 체인은 부싱 단면에 억지 끼워맞춤으로 고정되고, 외부 체인은 핀 샤프트에 잠금 장치로 고정됩니다. 따라서 스프로킷에서 체인을 구부릴 때 핀 샤프트와 부싱 사이에 마찰이 발생하고 압력 분포 표면이 크고 조인트 마모가 작습니다. 동시에 칩 체인은 충격에 더 강하고 신뢰성이 높으며 안정적입니다. 단점은 플레이트에 수직인 평면에서만 구부릴 수 있고 다른 방향의 구부림 작용을 견딜 수 없으며 체인 조인트가 먼지에 민감하고 착용하기 쉽고 비용이 높다는 것입니다. 칩 체인의 세그먼트는 쌍으로 되어 있어 컨베이어에 대한 체인 효과가 균일합니다.

애플리케이션

야금 산업: 소결 광석, 펠렛화 광석 및 코크스의 고온-이송; 제강 공장에서 강철 잉곳과 연속 주조 빌렛을 운반합니다.

광산업: 분쇄기에서 원광석, 자갈 등 거칠고 무거운 물질을 운반합니다.

석탄 산업: 원료 석탄 및 세척 석탄 운반.

시멘트 산업: 석회석 및 클링커와 같은 벌크 재료를 운반합니다.

자동차 제조: 조립 라인의 다양한 워크스테이션을 통해 흰색 차체(BIW)를 정밀하게 운반합니다.

중량물-하역 및 하역: 항구와 부두의 대량 선박 로더 및 언로더.

에이프런 컨베이어를 선택할 때 다음 사항에 유의하십시오.

1. 슬랫 컨베이어는 자체 생산 조건을 고려합니다. 다양한 산업 분야에서 슬랫 컨베이어를 적용하는 방법은 다릅니다. 자동차, 가전제품 등 대규모 전자 기계 산업의 경우 대형-에이프런 컨베이어를 선택해야 하며, 식품 및 전자 산업과 같은 산업의 경우 경량 체인 컨베이어를 선택해야 합니다.

2. 슬랫 컨베이어는 운반 재료 요구 사항을 결정합니다. 에이프런 컨베이어의 체인 플레이트는 폴리프로필렌, 폴리에틸렌, 아세탈, 나일론, 스테인레스 스틸 등으로 만들어집니다. 에이프런 컨베이어의 프레임은 스테인레스 스틸, 고강도 알루미늄 합금, 탄소강 판 벤딩, 탄소강 채널 등으로 구성됩니다. 운송하는 자재의 특성에 맞는 적절한 시트 재료를 선택하십시오.

3. 슬랫 컨베이어는 운반 방향을 결정합니다. 다양한 이송 방향에 따라 스케일 플레이트 컨베이어는 선형 인판 컨베이어 라인, 클라이밍 인판 컨베이어, 터닝 체인 플레이트 컨베이어, 수직 인판 컨베이어, 곡선 인판 컨베이어, 누적 인판 컨베이어 등으로 구분됩니다.. . 현장의 공간 특성에 따라 이송 방향을 선택합니다.

4. 슬랫 컨베이어의 기본 매개변수를 결정합니다. 컨베이어의 폭, 높이, 간격, 길이, 운반 속도 및 운반 능력은 생산자의 요구에 따라 설정할 수 있습니다.

다양한 종류

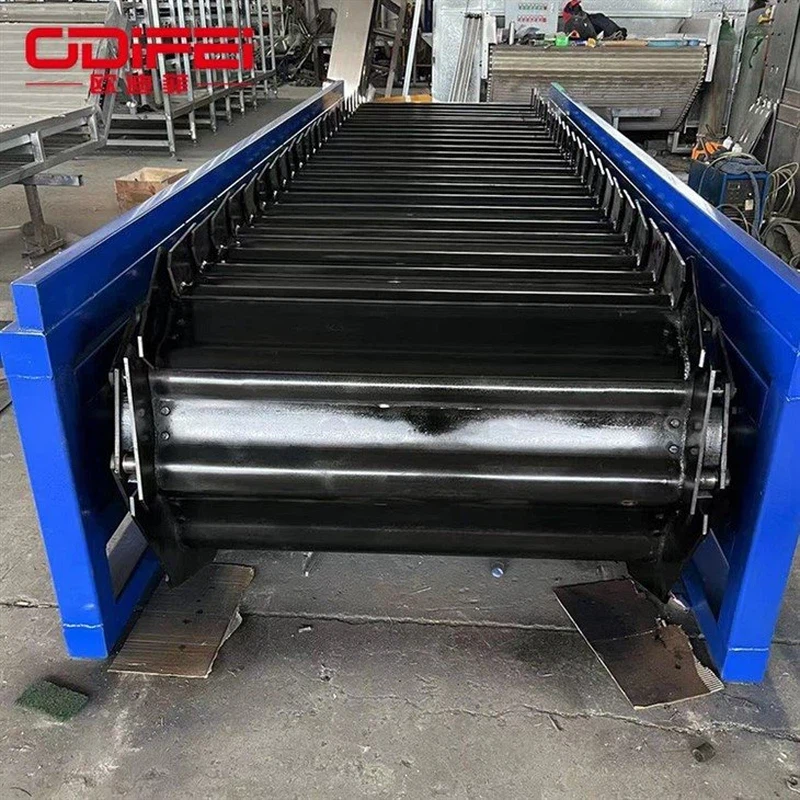

apron conveyor system

이송 플레이트 유형

apron conveyor belt

plate conveyor

부품 착용

아니요.	이름	수량	비고	아니요.	이름	수량	비고
1	플레이크 호퍼		주문형	4	변속기 대형 스프라켓	1개
2	체인		주문형	5	드라이브 체인		주문형
3	변속기 소형 스프로킷	1개		6	핀		주문형
