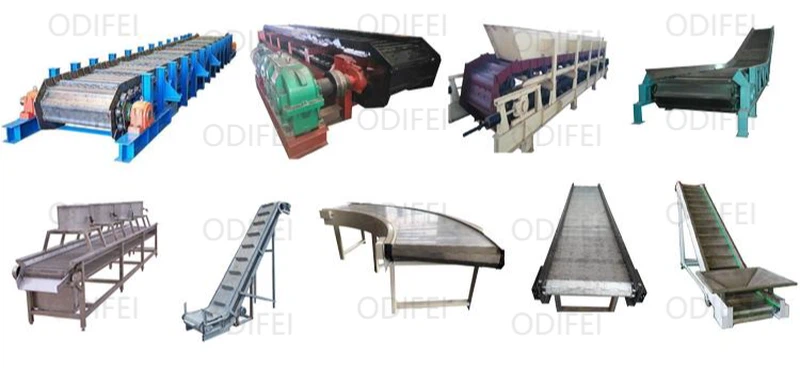

체인 플레이트 체인 컨베이어



체인 플레이트 체인 컨베이어는 동력 장치(모터), 구동 샤프트, 롤러, 인장 장치, 스프로킷, 체인, 베어링, 윤활제, 체인 플레이트 등으로 구성됩니다. 자재 운반을 구동하는 두 가지 주요 부품은 다음과 같습니다. 견인력을 제공하기 위해 주기적 왕복 운동을 사용하는 체인; 및 이송 과정에서 캐리어 역할을 하는 금속판. 원리는 주로 견인 체인에 고정된 일련의 체인을 사용하여 견인력을 제공하고 금속판을 캐리어로 사용하여 재료를 수평 또는 경사 방향으로 운반하는 것입니다. 체인 컨베이어는 전력, 야금, 포도주 제조, 화학 산업, 의료, 기계 제조 및 기타 광범위한 분야와 같은 모든 계층에서 널리 사용됩니다. 생산 현장의 다양한 요구 사항을 충족하기 위해 자동화 라인의 이송 기계를 구체적으로 설계하여 요구 사항과 목적을 달성할 수 있습니다.




1. 체인 플레이트 컨베이어는 큰 운반 용량, 부드러운 운반 표면, 낮은 마찰 및 운반 라인 간 재료의 원활한 전환을 가지고 있습니다.

2. 체인 플레이트 운반은 광범위한 적용 범위를 가지며 큰 하중을 견딜 수 있습니다.

3. 체인 플레이트 컨베이어는 유연한 레이아웃을 가지며 상대적으로 높은 경사각과 상대적으로 작은 굽힘 반경으로 운반될 수 있습니다.

4. 체인 컨베이어는 물에 직접 담그거나 물로 직접 헹굴 수 있어 청소가 편리합니다.

5. 견인 체인은 강도가 높고 효율이 높으며 장거리 운송에 사용할 수 있습니다-.





모델	용량t/h	재료 크기 mm	속도 m/ s	운반 길이 m	모터	운반 길이 m	전력 KW	감속기
BL400	20	130	0. 8-3		JZT-31-4		2.2	JZQ250
				>10-20	32-4	>10-20	3	350
				>20-30	41-4	>20-30	4	350
				>30-40	42-4	>30-40	5. 5	400
BL500	25	150	0. 8-3		32-4		3	350
				>10-20	41-4	>10-20	4	400
				>20-30	42-4	>20-30	5. 5	400
				>30-40	51-4	>30-40	7. 5	500
BL650	35	200	0. 8-3		41-4		4	400
				>10-20	42-4	>10-20	5. 5	500
				>20-30	51-4	>20-30	7. 5	500
				>30-40	52-4	>30-40	10	650
BL800	55	280	0. 8-3		42-4		5. 5	500
				>10-20	51-4	>10-20	7. 5	650
				>20-30	52-4	>20-30	10	650
				>30-40	61-4	>30-40	13	750



주의가 필요한 사항:

1. 이 장비는 주로 마모가 심하고 온도가 높은 재료를 운반하는 데 사용됩니다.

2. 동력 장치는 체인 버킷 기계의 헤드, 왼쪽 및 오른쪽에서 변경할 수 있습니다.

3. 이송 속도는 8 ~ 10m/min이어야 하며, 너무 낮으면 이송 용량에 영향을 미치고, 너무 높으면 소음이 많이 발생하고 마모가 증가합니다.









체인 플레이트 체인 컨베이어는 헤드 휠 장치, 스케일 플레이트 체인 장치, 테일 휠 장력 조절 장치, 재료 가이드 보호 장치, 프레임 및 구동 장치로 구성됩니다.

1. 구동 장치: 체인 플레이트 체인 컨베이어의 속도는 일반적으로 0.5m/s 이하이므로 체인 플레이트 체인 컨베이어의 구동 장치는 대부분 모터 및 감속기와 같은 전달 구조를 채택하므로 크로스 슬라이더 커플링 및 체인 플레이트 체인 컨베이어와 직접 연결할 수 있습니다. 헤드 휠 샤프트의 연결로 헤드 휠 장치의 구조가 단순화되고 제작, 설치 및 조정이 용이하고 비용도 저렴하며 단일 속도의 단일 구동 장치입니다.

2. 테일 휠 인장 장치: 이 장치는 테일 휠 샤프트, 두 개의 테일 스프로킷, 한 쌍의 인장 나사 및 기타 액세서리로 구성된 나사 인장 장치를 채택합니다. 인장 스프로킷(허브 포함)은 이중 롤링 베어링에 의해 스프로킷 샤프트에 지지되어 트랙션 체인이 스프로킷 주위를 돌 때 항력 계수를 줄일 수 있습니다. 스프로킷 톱니와 트랙션 체인 조인트의 위치는 스프로킷 톱니와 트랙션 체인의 올바른 맞물림을 보장하기 위해 스프로킷 톱니를 조정할 때 자동으로 조정될 수 있습니다. 성능.

3. 플레이트 체인 장치: BL 체인 플레이트 체인 컨베이어에 사용되는 체인은 피스 체인과 샤프트 끝에 롤러가 설치된 스탬핑 체인입니다. 롤러는 외부 체인 조각의 외부에 설치됩니다. 롤러는 바닥 플레이트의 하중만 지지하므로 구조적 치수는 그에 따라 더 작습니다. , 따라서 항력 계수가 더 작아서 구동 및 견인 하중이 감소합니다. 담금질 및 템퍼링 열처리 후 체인은 지지력이 크고 인장 강도가 강합니다. 체인 플레이트 조인트 슬리브는 합금강으로 만들어졌으며 침탄 처리되고 담금질되고 연마되었으며 내마모성이 높습니다. 스케일 플레이트 호퍼: 스케일 플레이트 호퍼는 체인 플레이트 체인 컨베이어의 하중 베어링입니다. 구성 요소는 두꺼운 강철판으로 스탬핑되어 형성되어 모양과 치수 정확도가 높고 누적 오류가 적으며 걸을 때 눈금이 벗어나지 않습니다.

4. 랙: 랙은 생산 공정을 표준화할 뿐만 아니라 수동 오류로 인한 오류를 방지하고 제품의 품질 비율을 향상하며 비용을 절감하고 경제적 이익을 향상시키는 표준화된 생산을 채택합니다.





이 기계는 수평 및 수직으로 경사지게 배치할 수 있으며(60도 이하의 경사각) 시멘트 클링커, 하역 코크스, 철 슬래그, 광석, 석회석 및 기타 고온 벌크 재료(1000도 이하)와 같은 다양한 분말 및 벌크 재료를 운반하는 데 적합합니다. 고온 저항, 내마모성은 벌크 자재를 운반할 수 있으며 기타 특성은 다른 컨베이어보다 우수합니다. 단일 기계의 운반 길이는 150미터 이상에 달할 수 있고, 장거리 운반 자재의 단위 중량은 2000kg/m²에 달할 수 있습니다.- 주로 야금, 철강, 코크스화, 건축 자재, 화학 ​​및 기타 산업에 사용됩니다.





예: 보일러 재, 시멘트 클링커, 슬래그, 코크스, 쇄석 등, 특히 고온, 대형 벌크, 대형 블록, 날카로운 예각 및 강한 연삭이 가능한 일부 재료.







1. 딥 체인 플레이트 체인 컨베이어는 자체 생산 조건을 고려합니다. 다양한 산업 분야에서 슬랫 컨베이어를 적용하는 방법은 다릅니다. 자동차, 가전제품 등 대규모 전자 기계 산업의 경우 견고한-체인 플레이트 체인 컨베이어를 선택해야 하며, 식품 및 전자 산업과 같은 산업의 경우 경체인 컨베이어를 선택해야 합니다.

2. 깊은 체인 플레이트 체인 컨베이어는 운반 재료 요구 사항을 결정합니다. 체인 플레이트 체인 컨베이어의 체인 플레이트는 폴리프로필렌, 폴리에틸렌, 아세탈, 나일론, 스테인레스 스틸 등으로 만들어집니다. 체인 플레이트 체인 컨베이어의 프레임은 스테인레스 스틸, 고강도{3}}알루미늄 합금, 탄소강 플레이트 벤딩, 탄소강 채널 등으로 구성됩니다. 운송하는 자재의 특성에 맞는 적절한 시트 재료를 선택하십시오.

3. 깊은 체인 플레이트 체인 컨베이어는 이송 방향을 결정합니다. 다양한 이송 방향에 따라 체인 플레이트 체인 컨베이어는 선형 인판 컨베이어 라인, 클라이밍 인판 컨베이어, 터닝 체인 플레이트 체인 컨베이어, 수직 인판 컨베이어, 곡선형 인판 컨베이어, 축적형 인판 컨베이어 등으로 구분됩니다.. . 현장의 공간 특성에 따라 이송 방향을 선택합니다.

4. 의 기본 매개변수를 결정합니다. 컨베이어의 폭, 높이, 간격, 길이, 운반 속도 및 운반 능력은 생산자의 요구에 따라 설정할 수 있습니다.



에이프런 컨베이어의 유형:

무거운 앞치마 컨베이어:공급 입자 크기가 1000mm 이하인 블록 재료의 단거리 운송에 적합합니다.

중간 앞치마 컨베이어:입자 크기가 400mm 미만인 블록 재료의 단거리 운반, 밀도가 2400kg/m3 미만인 재료, 블록 중량이 500kg 미만, 온도가 400도 미만인 블록 재료의 단거리 운반에 적합합니다.

가벼운 앞치마 컨베이어:입자 크기가 160mm 미만인 블록 재료의 단거리 이송, 밀도가 1200kg/m3 미만인 재료, 블록 중량이 140kg 미만, 온도가 350도 미만인 재료의 단거리 이송에 적합합니다.









(1) 스케일 컨베이어의 일반적인 폭: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; 그중 b=800mm, 1000mm 및 1500mm가 널리 사용됩니다.

(2) 운송되는 단일 물체의 무게: 일반적으로 75kg, * 최대 120-150kg;

(3) 컨베이어 길이: 일반적으로 60-120m, * 최대 200m;

(4) 컨베이어 익스프레스 시리즈: v=0.8, 0.96, 1.2, 1.5, 1.8, 2.4, 3.0m/min;

(5) 컨베이어 리프팅 높이: h=2.2-4.5m, * 최대 10m;

(6) 다양한 재료의 경우 컨베이어의 허용 경사각은 25도입니다.

(7) 컨베이어가 작업장 바닥이나 열린 땅에 설치되는 경우 리턴 측 스케일 플레이트의 코드 상단에서지면까지의 여유 높이는 200mm 이상이어야 합니다. 피트에 설치할 때 여유 높이는 300mm 이상이어야 합니다. 특정 상황 및 특정 외부 조건에 의해 제한되는 경우 여유 높이는 필요에 따라 결정될 수 있습니다.













1. 체인 플레이트 체인 컨베이어의 전달 체인의 마모 여부를 정기적으로 점검하십시오. 이상이 있을 경우 제때에 교체해 주시기 바랍니다.

2. 체인 플레이트 체인 컨베이어의 체인 플레이트의 링크 볼트가 조여져 있는지 확인하십시오. 느슨해지면 제때에 조여야 합니다.

3. 체인 플레이트 체인 컨베이어의 전달 체인 장력을 확인하십시오. 너무 느슨하고 너무 조이면 베어링이 쉽게 마모됩니다.

4. 체인 컨베이어 감속기의 윤활유를 추가해야 하는지 정기적으로 확인하십시오.

5. 체인 플레이트 체인 컨베이어에는 체인 걸림 등의 원인이 되기 쉬운 이물질이 없어야 하며 적시에 청소해야 합니다.

6. 빈번한 시동, 과부하 시동 및 전체{1}}부하 시동은 금지됩니다.





윤활 지점 위치	윤활유 명칭	윤활주기
헤드 및 테일 샤프트 베어링	ZG-3 칼슘 베이스 그리스	한 달에 한 번
스크류 텐셔너 가이드 레일	나사 ZG-3 칼슘 베이스 그리스	한 달에 한 번
슬리브 롤러 체인	ZG-3 칼슘 베이스 그리스	10일에 한 번씩
모터	제조업체의 지침에 따른 관리
드래그 체인 롤러	ZG-3 칼슘 베이스 그리스	15일에 한 번씩





가능한 실패	주요 이유	제거 방법
모터 부하가 너무 큼	큰 블록이 붙어 있고 커플링이 동심이 아닙니다.	투입량 감소, 큰 조각 정리, 동축도 조정
컨베이어 체인 편차	머리와 꼬리 스프라켓이 평행하지 않음	꼬리 장치의 나사를 조정하십시오
기어의 메시 실패	피니언 마모	구동 기어를 교체하세요
베어링 온도가 너무 높음	윤활유 부족, 오일 오염, 조정 불량, 베어링 견고성 등	1. 베어링에 연료를 공급하고 청소하십시오. 2. 조정 또는 수리





사전{0}}판매 서비스:

• 고객에게 적절한 장비 모델을 선택하도록 안내하십시오.
• 엔지니어링 및 기술 인력을 적시에 생산 현장에 보내 고객을 위한 현장을 계획하고 합리적인 프로세스와 솔루션을 설계합니다.
• 우리는 투자자의 다양한 요구를 충족시키기 위해 고객의 특별한 요구에 따라 제품을 설계하고 제조할 수 있습니다.



판매 서비스:

• 공장을 떠나기 전 엄격한 제품 검사
• 계약에 따라 배송



애프터-판매 서비스:

• 당사에서 판매하는 장비의 주요 보증 기간은 1년입니다(인적 요인, 연료 요인 또는 불가항력적인 자연 현상으로 인한 고장 또는 손상 제외, 연료 분사 장치, 펌프 헤드, 감광성 눈 등 취약한 부품은 보증 범위에 포함되지 않음).
• 장비 고장이 인적 요인으로 인해 발생한 경우 공장 가격에 따라 비용이 청구됩니다.
• 보증 통지를 받은 후 2시간. 24시간 이내에 기술 안내에 회신하여 문제를 해결하세요.







Zhengzhou Odifei Machinery Equipment Co., Ltd.는 17년 동안 장비 운반에 주력해 왔습니다. 주요 사업은 나선형 진동 수직 엘리베이터, 슬레이트 피더, 체인 플레이트 체인 컨베이어, 슬랫 컨베이어, 체인 플레이트 체인 컨베이어, 대형 앵글 체인 플레이트 체인 컨베이어, 스크류 컨베이어 컨베이어, 체인 버킷 컨베이어, TD 벨트 버킷 엘리베이터, TH 링 체인 버킷 엘리베이터, NE 버킷 엘리베이터, NSE 버킷 엘리베이터 및 기타 전체 범위의 버킷 엘리베이터입니다. TD75 체인 플레이트 체인 컨베이어(또는 체인 플레이트 체인 컨베이어), 이동식 컨베이어, 경사각이 큰 리브가 있는 체인 플레이트 체인 컨베이어; 스크류 컨베이어, 샤프트리스 스크류 컨베이어; 경량, 중형 및 중량형 체인 플레이트 체인 컨베이어; 체인 버킷 컨베이어 기계, SCD 여물통 클링커 컨베이어; 수평 이중 샤프트 믹서; 경량, 중형 및 중량형 플레이트 피더; GZG 모터 진동 피더; 트롬멜 스크린, 샤프트리스 트롬멜 스크린;

2010년에 당사의 R&D 팀은 자원 재활용 산업에 진출하여 생활 폐기물 처리용 스케일 컨베이어, 생활 폐기물 스크리닝 및 분류 무축 트롬멜 스크린, 건설 폐기물 슬레이트 공급 장치, 전기로 스케일리 스크랩 컨베이어를 연속적으로 개발했습니다. 이는 객관적인 사회 및 환경적 이익을 창출할 뿐만 아니라 자원 재활용 산업 체인에서 없어서는 안될 부분입니다.

Zhengzhou Odifei Machinery Equipment Co., Ltd.는 우수성 정신으로 지속적으로 기술 혁신을 수행해 왔으며 여러 가지 실용적인 신제품을 개발했습니다. 제품은 디자인이 우수하고 생산이 우수하며 성능이 신뢰할 수 있고 국제 선진 수준을 가지며 국내외에서 잘 팔리고 업계 리더가 되는 것을 목표로 합니다!





Q: 당신은 공장입니까, 아니면 무역 회사입니까?

A: 우리는 2007년에 설립된 공장으로 나선형 진동 수직 엘리베이터, 슬랫 피더, 체인 플레이트 체인 컨베이어, 슬랫 컨베이어, 체인 플레이트 체인 컨베이어, 대형 앵글 체인 플레이트 체인 컨베이어, 스크류 컨베이어 컨베이어, 체인 버킷 컨베이어, TD 벨트 버킷 엘리베이터 등의 제조를 전문으로 합니다.



Q: 예비 부품은 어떻습니까?

A: 우리는 항상 예비 부품을 원가로 제공하고 기계를 구입할 때 예비 부품 목록을 제공합니다.



Q : 배송 전에 기계를 테스트 하시겠습니까?

A: 그렇습니다, 우리는 납품의 앞에 각 기계 및 생산 라인을 시험하고 당신에게 작업 영상을 보낼 것입니다. 배송 전에 저희에게 확인하실 수도 있습니다.



Q: 이 체인 플레이트 체인 컨베이어는 고온에 견딜 수 있습니까?

A: 네, 1000도 이하의 고온 물질도 운송 가능합니다. 소재특성, 이송량, 이송길이 등에 대해 고객사에 문의해 주시기 바랍니다. 감사합니다.

Q: 철강 주조 공장에서 체인 플레이트 체인 컨베이어를 사용할 수 있습니까?

A: 예, 체인 플레이트 체인 컨베이어는 철강, 광업, 건축 자재, 야금, 석탄, 화학 산업 등과 같은 산업에서 날카롭고 뜨겁고 부피가 크고 부식성 물질을 운반하는 데 이상적인 장비입니다.











1. 재료명, 비중, 입자크기 등을 기재해주세요.

2. 점도, 온도, 부식성 등과 같은 다른 특성이 있습니까?

3. 길이 운반, 수평 운반 또는 경사 운반?

4. 운반 용량 / 시간



체인 플레이트 체인 컨베이어에 관심이 있으시면 24시간 이내에 언제든지 문의해 주세요!

우리 공장 방문을 환영합니다!!!
